隨著工業4.0的興起，智能制造和自動化技術得到了廣泛應用，而工控機作為工業控制系統的核心組件，扮演著至關重要的角色。工控機不同于普通計算機，其更側重于穩定性、實時性以及對惡劣環境的適應性。工控機的架構包括處理器、存儲設備、輸入輸出設備等，其中總線技術是工控機系統中不可或缺的一部分?？偩€可以理解為設備之間的溝通橋梁，而在工控機中，主要存在兩種類型的總線——內部總線和外部總線。

什么是內部總線？

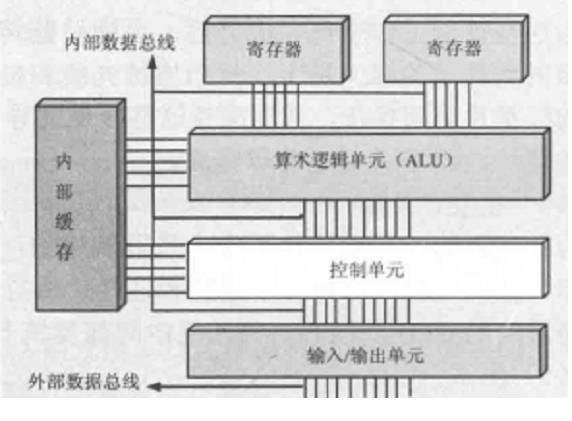

內部總線（InternalBus）通常指在工控機內部用于連接處理器、內存、存儲器等主要組件的數據傳輸通道。它是工控機內部各模塊之間數據交互的主要通道，就像是高速公路一樣，使各模塊能夠高效、快速地進行通信。內部總線的設計影響著工控機的整體性能，尤其是在數據處理能力和反應速度上。

常見的內部總線包括系統總線和內存總線等。系統總線是處理器與各硬件設備之間的主要傳輸路徑，而內存總線則是用于處理器和內存之間數據傳輸?shù)膶Ｓ猛ǖ?。工控機中的內部總線必須具備高傳輸速率和穩定性，因?yàn)樵诠I(yè)環境中，系統需要長時間連續工作，任何數據傳輸上的延遲或中斷都有可能導致整個系統的癱瘓。

內部總線的特點與優勢

高速傳輸：內部總線通常具備非常高的數據傳輸速率?，F(xiàn)代工控機多采用PCIExpress（PCIe）等高速總線標準，能滿足復雜工業控制系統中高頻數據交互的需求。

穩定性強：工控機的內部總線通常經過特別設計，能在極端溫度、粉塵、高濕等惡劣環境中依然保持高效運行。這是工業控制領域?qū)υO(shè)備可靠性的嚴格要求之一。

低延遲：由于內部總線負責處理器與存儲器等關鍵部件的直接通信，因此其延遲非常低，有助于提升工控機整體的響應速度和實時性。這在一些對時間敏感的工業控制場景中尤為重要，例如自動化生產線和機器人控制系統。

總結來說，內部總線的作用在于確保工控機內部核心組件之間的數據傳輸高效、穩定，并滿足工業環境下的高要求。

什么是外部總線？

與內部總線相比，外部總線（ExternalBus）是指用于連接工控機與外部設備、外設模塊或擴展卡的通信通道。外部總線允許工控機與傳感器、執行器、PLC（可編程邏輯控制器）、工業網絡等設備進行交互。在工業控制系統中，外部總線承擔著數據采集、設備控制等任務，因此其設計和性能直接影響整個系統的可靠性與擴展性。

常見的外部總線標準包括USB、RS232、RS485、以太網等。這些外部總線技術各有其特定的應用場景，例如RS232和RS485常用于串行通信，而以太網則更適合遠程數據傳輸和網絡通信。

外部總線的特點與優勢

靈活性高：外部總線允許工控機通過多種接口與不同的外部設備進行連接。這種靈活性使得工控機可以適應各種應用需求，特別是在復雜的工業控制系統中。工控機通過外部總線可以接入不同的傳感器、控制設備，實現遠程監控、數據采集和設備控制等功能。

遠程通信能力：隨著工業物聯網（IIoT）的發展，工控機通過外部總線連接工業網絡，實現遠程監控和數據傳輸成為趨勢。例如，通過以太網接口，工控機可以連接到工業控制網絡中，進行長距離的數據通信和設備管理。

擴展性強：通過外部總線，工控機能夠靈活擴展其功能。無論是增加更多的I/O接口，還是通過工業協議如Modbus或Profibus與其他設備進行通信，外部總線的可擴展性使工控機在系統升級、改造時更具彈性。

可靠性保障：外部總線同樣需要在工業環境下保持高效工作，因此它們常具備抗干擾、抗震動等特性，確保數據傳輸?shù)臏?zhǔn)確性與系統運行的穩定性。特別是在復雜的工廠環境中，各類電磁干擾、噪音可能影響到通信穩定性，外部總線往往配備了抗干擾設計來應對這些挑戰。

內部總線與外部總線的協作

在工控機的實際應用中，內部總線與外部總線共同構成了系統的通信基礎設施。內部總線確保工控機內部各部件的高效運行，外部總線則拓展了工控機與外部設備之間的交互能力。兩者結合，使得工控機能夠在復雜的工業環境中實現高效、穩定的控制與管理。通過合理設計內部與外部總線的架構，工控機不僅能滿足嚴苛的工業控制需求，還具備更高的靈活性和擴展性。

總結來說，理解工控機的內部總線和外部總線及其特點，對優化工控機的應用有著重要的意義。無論是提升數據傳輸效率，還是擴展系統的控制范圍，總線技術的選擇和應用都是工控機架構設計中的關鍵步驟。
